Устройство базовой каркасной звукоизоляции потолка «Эконом». Руководство по этапам.

Избавиться от шума с верхних этажей поможет каркасная шумоизоляция потолка. Статья содержит подробное описание технологии установки звукоизоляции, нужного инструмента и обзора основных материалов для изоляции.

Содержание:

1. Материалы для звукоизоляции подвесных потолков.
2. Какие инструменты и материалы необходимы для создания каркасной звукоизоляции потолка?
3. Проект установки шумозащиты из сборного каркаса на потолке
   1. Установка шумоизоляционного одеяла
   2. Монтаж демпферной ленты
   3. Установка электрики
   4. Монтаж виброподвесов для металлического каркаса
   5. Установка профилей для каркаса
   6. Установка звукоизоляции
   7. Обклеиваем каркас демпферной лентой
   8. Монтаж листов ГВЛ в 3 слоя
   9. Нанесение герметика на стыки

Материалы, используемые для создания каркасной шумоизоляции потолка.

Для создания каркаса шумоизоляции потолка необходимы: металлический профиль KNAUF ПН-28/27, демпферная лента «стопзвук V100» и виброподвесы KNAUF.

Для звукоизоляции применяются шумоизоляционное одеяло «Термозвукоизол», звукоизоляционные плиты «Стопзвук» и гипсоволокнистые плиты десятимиллиметровой толщины.

Какие инструменты и материалы нужны для создания каркасной звукоизоляции потолка?

Чтобы работать с каркасной шумоизоляцией, потребуются перфоратор, канцелярский нож, виброакустический герметик, шуруповерт, строительный уровень и лазерный нивелир.

Схема установки конструкции для поглощения шума на потолке

Перед установкой каркаса шумоизоляции на потолок необходимо очистить поверхность от пыли, следов цемента и выступающих частей.

Этап 1. Установка шумоизоляционного одеяла

Сперва к потолку крепят шумоизолирующее покрытие «Термозвукоизол». Этим материалом создают первую защиту от шума ударов и звуков.

Укладка «Термозвукоизола» должна осуществляться с нахлёстом 5–10 см в местах стыков.

Если трудно приклеить одеяло, его можно зафиксировать на потолке с помощью пластиковых грибов. В потолке сверлят отверстия и вставляют туда грибки.

Этап 2. Монтаж демпферной ленты

По периметру потолочного покрытия на стену нужно прикрепить демпферную ленту «Стопзвук» V100, для чего на ленту наносят виброакустический герметик и крепят ее к стене.

Это делают, чтобы вибрация от потолка не передавалась на стены. После того, как лента приклеена, прикручивают крайний стальной профиль.

Этап 3. Установка электрики

Монтаж электропроводки по потолку желательно осуществлять после укладки звукоизоляционного материала. Такой подход защитит полотно от повреждений и обеспечит удобный доступ к электрокоммуникациям.

Установка виброизоляторов для металлической конструкции четвертого этапа.

Затем устанавливают виброподвесы, закрепляя их на потолке по одной линии с интервалом 30–40 см. Для площади 1 м2 обычно хватает 3–4 подвесов.

Виброподвесы оснащены демпферным слоем, препятствующим передаче вибраций каркасу.

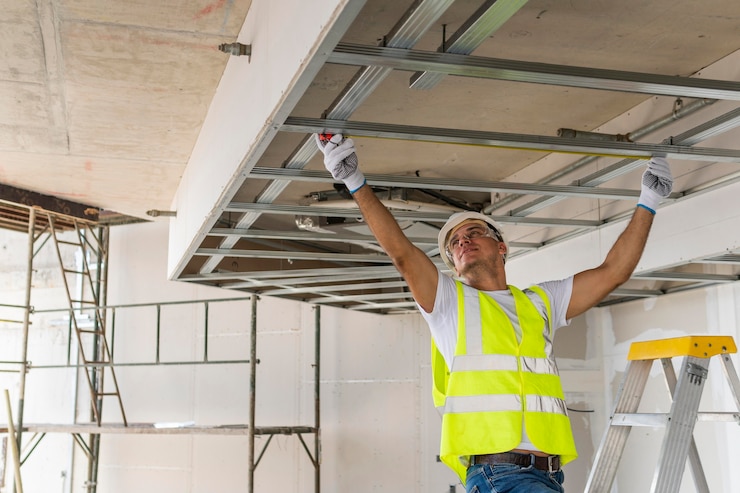

Этап 5.Установка профилей для каркаса

В металлический профиль KNAUF ПН-28/27 укладывают нарезанные плиты «СтопЗвук» и крепят профиль к подвесам шурупами. Расстояние между профилями каркаса должно составлять 40 см.

Установив продольные профили, приступают к монтажу поперечных профилей шумоизоляционного каркаса потолка. Для этого в профиле формируют прямоугольное углубление с помощью канцелярских ножниц. Место установки поперечного профиля укрепляют виброподвесом для более жесткой фиксации каркаса. В итоге получается каркас с равными прямоугольными ячейками.

Этап 6. Установка звукоизоляции

Всю конструкцию необходимо закрыть звукоизоляционными плитами «Стопзвук».

Под соты требуется вырезать плиты, и профили тоже нужно заполнить ватой.

Этап 7. Обклеиваем каркас демпферной лентой

После возведения каркаса к нему приклеивают демпферную ленту для предотвращения передачи вибрации потолку.

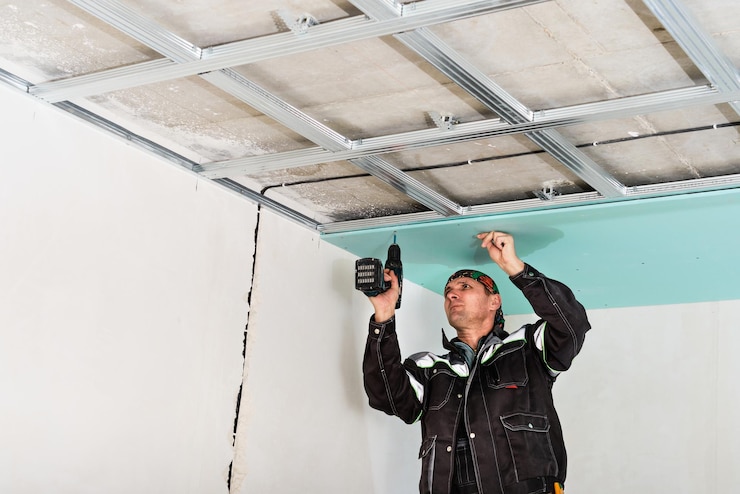

Этап 8. Монтаж листов ГВЛ в 3 слоя

Затем весь каркас обшивают гипсоволокнистыми листами (ГВЛ). Рекомендуется сделать несколько слоев из ГВЛ для отражения звука обратно к соседу. Гипсокартон крепят к потолку в шахматном порядке с помощью шурупов.

Листы ГВЛ следует располагать так, чтобы закрывали зазоры между листами предыдущего слоя.

Этап 9. Нанесение герметика на стыки

Герметик для снижения вибрации и шума используется для обработки всех швов между листами.

Демпферную ленту приносят в размер до потолка, а стыки между стеной и потолком обрабатывают герметиком.

Заключение

Каркасная шумоизоляция потолка включает каркас и материалы для изоляции звука. Многослойная конструкция позволяет сократить шум с верхних этажей.
